工业阀门
衬四氟球阀

衬四氟球阀

产品名称:衬四氟球阀

产品型号:Q41F46

连接方式:法兰

结构形式:浮动直通

驱动方式:手动

产品口径:DN15-DN250

公称压力:1.0-2.5MPa

阀体材质:铸钢、碳钢、不锈钢、304、316

阀门十大品牌全国服务电话
产品详情


【产品用途】

Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。



【产品特点】

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质

2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护

3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性

4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修



【执行标准】

设计标准:GB12237

结构长度:GB12221

法兰标准:JB/T79-94 GB9113.1-26

检验试验:JB/T9092-99



【性能参数】


型号Q41F46-10Q41F46-16Q41F46-10CQ41F46-16C
工作压力(MPa)1.01.61.01.6
适用温度(℃)-10~150-20~150
适用介质腐蚀性介质
材料阀体铸铁内衬聚四氟乙烯铸钢内衬聚四氟乙烯
球体铸钢外包聚四氟乙烯
密封圈增强聚四氟乙烯聚四氟乙烯
填料聚四氟乙烯

主要外形和连接尺寸

公称通径PN1.6(MPa)主要外形尺寸和连接尺寸(mm)参考值重量
DNLDD1D2fbZ-ΦdH1Do
151309565453144-Φ14951404
2014010575553144-Φ14981504.5
2515011585653164-Φ141131505.5
32165135100783184-Φ181301807
40180145110853184-Φ181352009
502001601251003.5204-Φ1814022015
652201801451203.5204-Φ1814528017
802501951601354228-Φ1820532030
1002802151801554248-Φ1823038040
1253202452101854268-Φ1825250060
1503602802402104288-Φ2328360075
2004003352952655308-Φ23325750130
25045040535532053412-Φ26370900210

本文来自:北方阀门集团有限公司,转载请注明出处:http://www.hgjkou.com/html/cpxt/fffmxl_55_820.html

相关产品
  1. QB2法兰双口排气阀

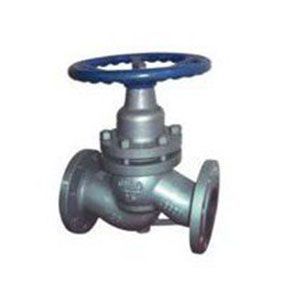

  2. 法兰式柱塞阀U41M

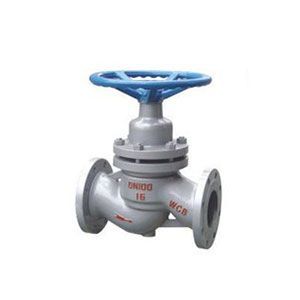

  3. 法兰直流式柱塞阀U45SM,U45H

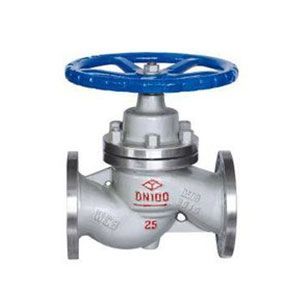

  4. 法兰柱塞阀U41SM
